Estufa de pellet canalización exterior de humos

Estufa de pellet canalización exterior de humos

En el post Estufa de pellet 5 reglas básicas para una buena instalación, tratamos de cómo hacer una instalación para una estufa, vimos el tema de la canalización de humos realizada a través del techo de la vivienda. Hoy, respondiendo a una consulta que nos han hecho desde nuestro perfil de Facebook, vamos a tratar cómo hacer la instalación cuando es imposible hacer la salida a través del techo y hay que optar por salir directamente por una pared lateral.

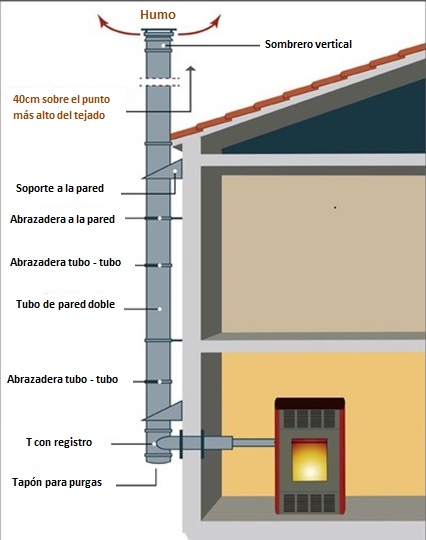

estufa de pellet canalizacion exterior - croquis de la instalacion

En este caso, para elegir el lugar donde se va a colocar tu estufa de pellet, hemos de tener en cuenta que se necesitará canalizar la salida de humos hasta acceder al lugar por donde va a atravesar la pared, para llegar hasta el exterior, para lo cual hemos de procurar este camino, hacia el exterior sea lo más corto posible.

Un apunte sobre la canalización: los tramos que tengamos que colocar en horizontal no deben de superar los 3 metros, al contrario que los que vayamos a colocar en vertical o diagonal, que pueden ser tan largos como quieramos.

Tener en cuenta que los tubos que se utilizan para la canalización en el exterior son distintos y algo más caros que los que se usan para las canalizaciones interiores, ya que se trata de tubos de doble aislamiento o tubos de pared doble de 130mm, para evitar las condensaciones.

A la hora de abrir el agujero en la pared, hemos de tener en cuenta que si queremos que la estufa de pellet pueda coger del exterior el aire para la combustión, y así no use el de dentro de la casa, tendremos que abrir dos agujeros, uno 8cm de diámetro para la salida de humos y otro de 5 cm, para la toma de aire.

Como las estufas de pellet llevan un ventilador para expulsar los humos de la combustión (tiro forzado), a diferencia de las de leña, que funcionan a tiro normal, no haría falta un tramo en vertical, una vez atravesada la pared, sin embargo, conviene tener un tramo en vertical, para ayudar a la expulsión de gases, y sobre todo para poder colocar un registro en T con tapón, para la limpieza de los tubos y para realizar purgas, ya que es allí donde caerán las cenizas, suciedad y humedad condesada. Esta T evitará que pueda llegar a la estufa de pellet agua, suciedad o cualquier objeto extraño o bicho que se cuele por la tubería.

Al llegar al techo, gracias al tiro forzado, no necesitaremos subir el tubo hasta 1 m por encima del punto más alto, (ver Elementos a tener en cuenta para una chimenea), lo podemos dejar bajo o incluso en horizontal. Lo mínimo que aconsejan los fabricantes es llevarlo a 1 m por fuera, pero eso sí, separado de la pared 30cm por si el pellet es de mala calidad o húmedo, para que el humo no manche la fachada

Los materiales necesarios serían:

  • Tubos de doble cara de 1 m , 0,25 m, 0,50, tener en cuenta que este tubo no se puede cortar, por lo que hay que hay que escoger bien la medida, aunque también los hay extensibles.
  • Registro en T con tapón para purgas
  • Si fueran necesarios Codos de 45º o 90º
  • Vierteaguas
  • Abrazadera tubo a tubo
  • Abrazadera pared
  • Sombrero en vertical o Sombrero en horizontal

Recuerda que para asesorarte en cualquier duda que tengas sobre la elección de tu estufa, su potencia o su instalación, nos tienes en info@todochimeneas.com

Por: Pablo R. Zanardi
