Elementos a tener en cuenta para una chimenea

La principal función  de una chimenea es crear una buena combustión así como transportar los gases de dicha combustión fuera de la vivienda. Un buen tiro es vital para una buena combustión. Nosotros consideramos que un buen tiro debe de estar entre los 10-20 Pa. Una mala instalación o una defectuosa puede provocar revoco de humos, nunca los creara la propia estufa.

Lo básico para tener un buen tiro es tener construida una salida de humos óptima
Una chimenea alta proporciona un mayor tiraje. Si el tiro es insuficiente la solución puede ser hacerla más alta. El diámetro de la tubería  nunca debería ser menor que la salida de humos del propio aparato. Una tubería circular normalmente proporciona un mejor tiraje que una cuadrada. EL uso de codos reduce el tiro. Si se usan codos es mejor utilizar dos de 450  que uno de 900.

El aire de la combustión es esencial para el tiro
Un fuego abierto requiere aproximadamente 300m3 de aire cada hora, mientras que un aparato cerrado requiere sólo  30m3 por hora. Un extractor de humos de una cocina toma más aire que una chimenea cerrada. Por lo que esto podría provocar  un tiro negativo, pudiendo revocar humo dentro de la habitación. Si conectamos aire exterior a la estufa esto evitaría siempre que la combustión de aire fuera insuficiente.

Influencia del viento
Los árboles o tejados muy altos así como abruptos cambios del terreno pueden causar también problemas de tiraje. Estos problemas se suelen solucionar simplemente haciendo la chimenea más alta. En situaciones extremas se pueden instalar también extractores de humo o reguladores de tiro que estabilicen el tiro.

El tiro de la chimenea se produce por  el calentamiento del aire
Cuanto más alta es la temperatura del aire mejor será el tiro de una chimenea. Se producen mejores resultados cuando el diametro  de la tuberia coincide con el diámetro del aparato. Un tiro demasiado fuerte puede provocar que el calor se vaya demasiado rápido por el tiro de la chimenea. Un tiro demasiado fuerte puede ser regulado con un deflector de aire, con reguladores de tiro o restrictotes. El uso de codos también reduce el tiro.

Distancia mínima para su correcto funcionamiento

Respecto al propio tejado o cubierta

Tejado plano o inclinación menor de 20º

El remate ha de estará 1 metro sobre la cumbrera.
chimenea 1

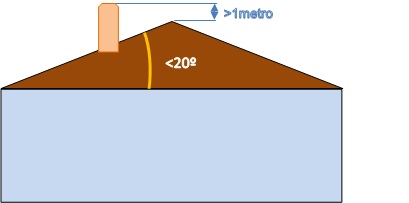

Tejado inclinado con ángulo superior a 20º:

- 1 metro sobre la cumbrera

chimenea 2

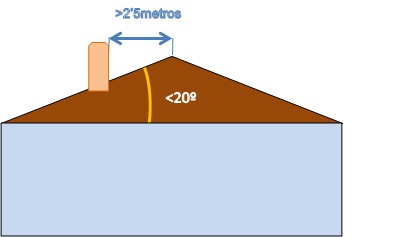

- 2’5 metros de distancia  horizontal desde el remate a la superficie del tejado

chimenea 3

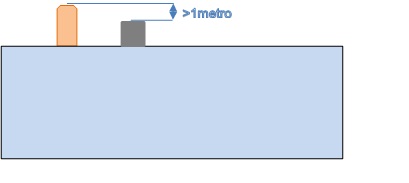

  • Respecto a obstáculos en el propio tejado

-    1 metro por encima del obstáculo
chimenea 4

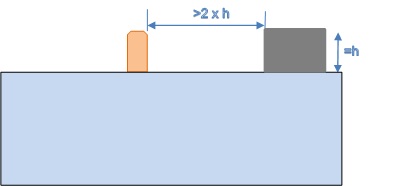

-    Una distancia horizontal igual a dos veces la altura del obstáculo
chimenea 5

  • Respecto a obstáculo exterior

-    1 metro por encima de cualquier edificio en un radio de 10 metros

chimenea 6

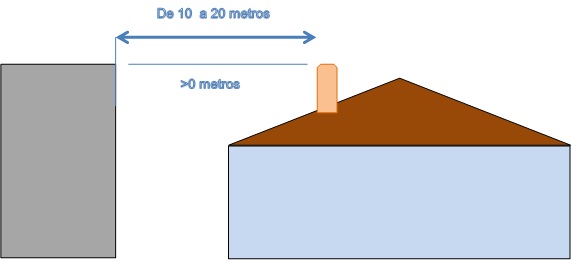

-    La altura de cualquier edificio entre 10 metros y 20 metros

chimenea 7

Distancia mínima por criterios medioambientales

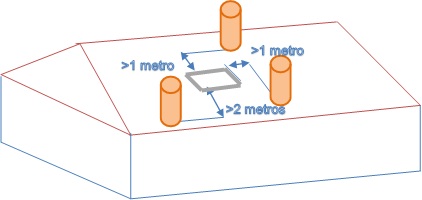

  • Respecto a aberturas del propio tejado

-    1 metro por encima del punto más elevado de cualquier abertura o ventana.
–    2 metros sobre la superficie del tejado o cualquier abertura situada detrás de la chimenea.
–    1 metro sobre la superficie del tejado o cualquier abertura o ventana situada a los lados o delante de la chimenea
chimenea 8

chimenea 9
